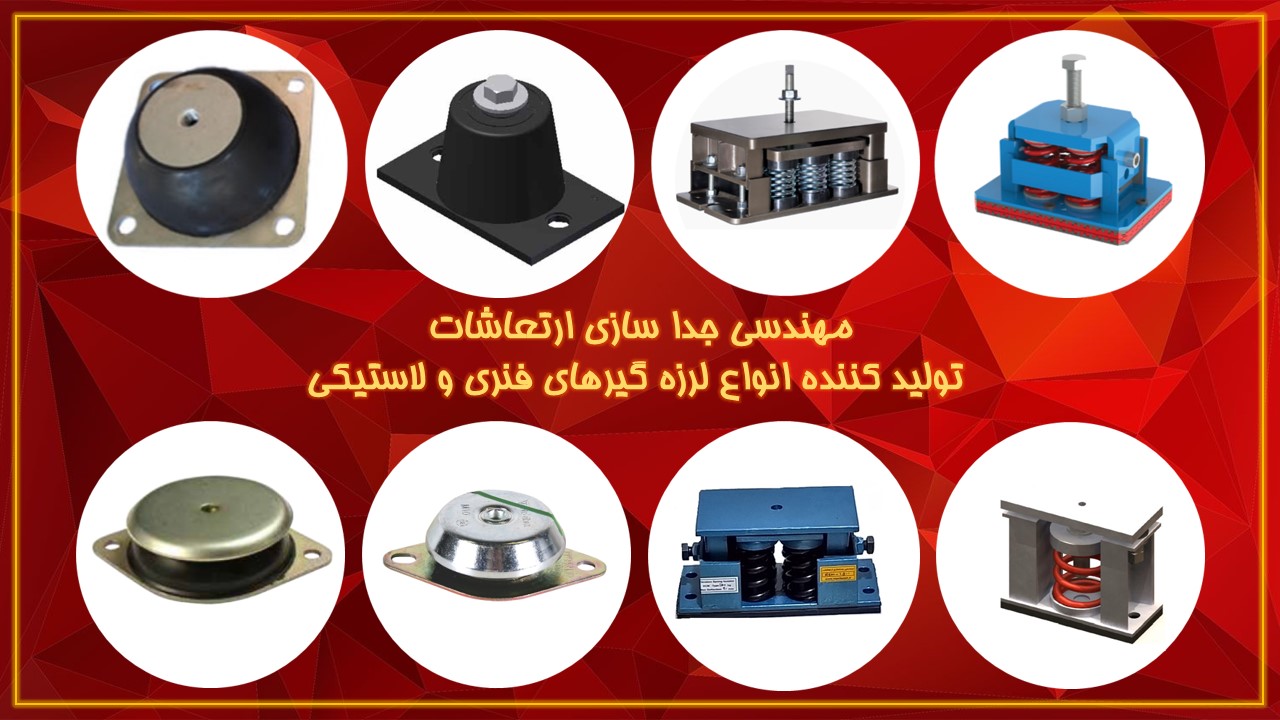

روش درست انتخاب لرزه گیر برای دستگاه:
مثال :یک دستگاه چیلر با وزن کل 4000 کیلو گرم ودور موتور 540Rpm داریم .اگربخواهیم از 8 عدد لرزه گیر فنری در زیران استفاده کنیم ضریب فنریت و نوع لرزه گیر مورد نیاز را بدست اورید.( راندمان ایزولیشن را 85 درصد فرض کنید) .
حل : فرمول های لازم :
ضریب فنریت k =
Isolation ratio-(1-T)100=85 درجه ایزولاسیون سیستم
X=static deflection(mm)
از روی نمودارفرکانس کارforcing frequency را به راندمان وصل میکنیم میزان فشردگی لرزه گیر 26mm بدست میاید. از طرفی چون وزن کل دستگاه 4000 کیلوگرم است.خواهیم داشت :
= 500kgمیزان بار روی هر لرزه گیر
K = =19kg/mm : ضریب فنریت.
ازروی کاتالوگ لرزه گیرهای فنری پیداست که لرزه گیر فنری مدل RSM-500 مناسب این دستگاه است.
*در صورتی که چیلر در مناطق زلزله خیز نصب م یشود بایستی از لرزه گیر مهاردار RSM -500 استفاده شود چون لرزه گیرهای لاستیکی تیپ ام فری استند یا ازاد هستند و فقط برای دستگاه هایی که روی زمین نصب شده اند یا شهرهای دارای خطر صفرزلزله به کار می روند.
